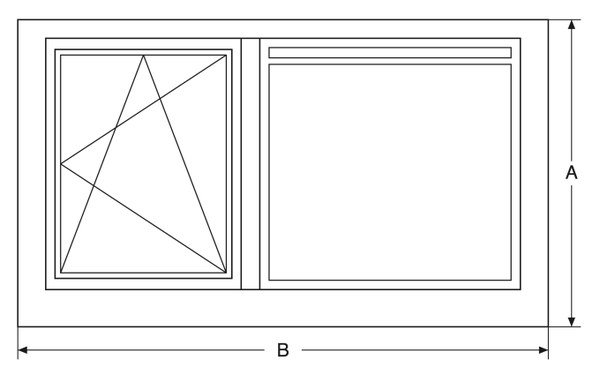

Draaikiepraam met vast raam: uitleg van de tekening en werking
Al onze tekeningen zijn getekend vanuit het buitenaanzicht. Dat betekent dat je het kozijn ziet zoals je dat zou zien wanneer je van buiten naar de gevel kijkt. Dit is de gangbare manier van tekenen in de kozijnbranche, zodat de scharnierzijde en draairichting altijd eenduidig zijn, ongeacht vanuit welke ruimte je het raam bekijkt.
Wat betekenen de lijnen op de tekening?
Een draaikiepraam met vast raam is een kozijn dat bestaat uit twee delen: een beweegbaar gedeelte met een draai- en kiepfunctie, en een vast gedeelte dat niet kan openen. Op de kozijntekening zijn beide delen duidelijk van elkaar te onderscheiden aan de hand van verschillende symbolen.
Het vaste gedeelte wordt op de tekening aangegeven met een simpel kruis van diagonale lijnen, van hoek tot hoek. Dit kruis betekent dat dit deel van het kozijn vast glas bevat en niet kan worden geopend.
Het beweegbare gedeelte, het draaikiepraam, wordt weergegeven met diagonale lijnen die een driehoekvorm vormen. De brede kant van de lijnen geeft de scharnierzijde aan, dus de kant waar het raam vastzit aan het kozijn en om draait. De punt van de lijnen geeft de kant van het slot of de bediening aan, waar het raam opent en waar de kruk zich bevindt.
Ook het type lijn is van belang: een volle, doorgetrokken lijn betekent dat het raam naar buiten opent, terwijl een gestippelde of streepjeslijn betekent dat het raam naar binnen opent. Bij een draaikiepraam gaat het om een naar binnen draaiend en kiepend raam, dus zie je hier meestal gestippelde lijnen.
Bij het beweegbare gedeelte zie je twee lijnen die samen de werking van het raam laten zien:
- Een diagonale lijn die de draaifunctie weergeeft. Deze lijn laat zien dat het raam als een deur naar binnen kan draaien, met de scharnieren aan de zijkant (de brede kant van de lijn).
- Een lijn onderin de tekening die de kiepfunctie weergeeft. Deze lijn laat zien dat het raam aan de onderzijde scharniert en aan de bovenzijde naar binnen kantelt (de punt van de lijn zit hier bovenaan).
Op de tekening staat het vaste en het beweegbare gedeelte meestal naast elkaar in hetzelfde kozijn, gescheiden door een verticale of horizontale roede. Zo is in één oogopslag te zien welk deel van het kozijn kan openen en welk deel vast blijft.
Hoe werkt een draaikiepraam met vast raam?
Het vaste gedeelte van dit kozijn heeft geen bediening en kan niet worden geopend. Dit deel zorgt voor extra lichtinval en is vaak iets goedkoper dan een volledig beweegbaar raam.
Het beweegbare gedeelte werkt met één kruk waarmee je tussen de draaistand en de kiepstand kunt wisselen.
- Kruk horizontaal: het raam staat in de draaistand en gaat volledig open, zoals een deur.
- Kruk omhoog: het raam staat in de kiepstand en kantelt aan de bovenzijde naar binnen, voor ventilatie.
- Kruk naar beneden: het raam is gesloten en vergrendeld.
Deze combinatie van een vast en een beweegbaar gedeelte maakt dit kozijntype geschikt voor ruimtes waar veel lichtinval gewenst is, terwijl er toch de mogelijkheid blijft om te ventileren via het draaikiepgedeelte.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies welk gedeelte van het kozijn kan openen, aan welke kant het raam draait en waar de bediening zich bevindt. Dit is nuttig bij het plannen van meubels, gordijnen of zonwering, en om te controleren of het kozijn aan de gewenste kant opent.
