Draaikiep-vast-draaikiep raam: uitleg van de tekening en werking
Al onze tekeningen zijn getekend vanuit het buitenaanzicht. Dat betekent dat je het kozijn ziet zoals je dat zou zien wanneer je van buiten naar de gevel kijkt. Dit is de gangbare manier van tekenen in de kozijnbranche, zodat de scharnierzijde en draairichting altijd eenduidig zijn, ongeacht vanuit welke ruimte je het raam bekijkt.
Wat betekenen de lijnen op de tekening?

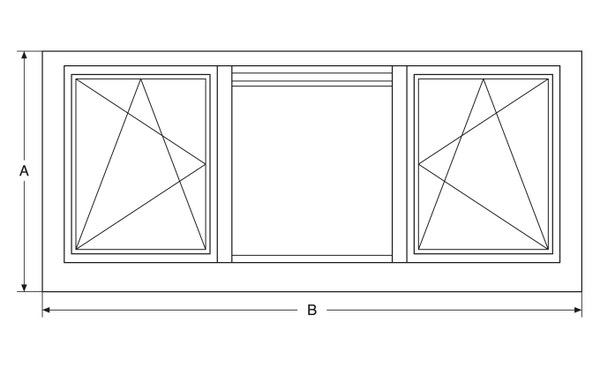

Een draaikiep-vast-draaikiep raam is een kozijn dat bestaat uit drie delen: aan beide zijden een beweegbaar gedeelte met een draai- en kiepfunctie, en in het midden een vast gedeelte dat niet kan openen. Op de kozijntekening zijn de drie delen duidelijk van elkaar te onderscheiden aan de hand van verschillende symbolen.
Het middelste, vaste gedeelte wordt op de tekening aangegeven met een simpel kruis van diagonale lijnen, van hoek tot hoek. Dit kruis betekent dat dit deel van het kozijn vast glas bevat en niet kan worden geopend.
De twee beweegbare delen, links en rechts van het vaste gedeelte, worden weergegeven met diagonale lijnen die een driehoekvorm vormen. De brede kant van de lijnen geeft de scharnierzijde aan, dus de kant waar het raam vastzit aan het kozijn en om draait. De punt van de lijnen geeft de kant van het slot of de bediening aan, waar het raam opent en waar de kruk zich bevindt.
Ook het type lijn is van belang: een volle, doorgetrokken lijn betekent dat het raam naar buiten opent, terwijl een gestippelde of streepjeslijn betekent dat het raam naar binnen opent. Bij een draaikiepraam gaat het om een naar binnen draaiend en kiepend raam, dus zie je hier meestal gestippelde lijnen.
Bij elk van de twee beweegbare delen zie je twee lijnen die samen de werking van dat raam laten zien:
- Een diagonale lijn die de draaifunctie weergeeft. Deze lijn laat zien dat het raam als een deur naar binnen kan draaien, met de scharnieren aan de buitenzijde van het kozijn (de brede kant van de lijn).
- Een lijn onderin de tekening die de kiepfunctie weergeeft. Deze lijn laat zien dat het raam aan de onderzijde scharniert en aan de bovenzijde naar binnen kantelt (de punt van de lijn zit hier bovenaan).
Op de tekening staan de drie delen naast elkaar in hetzelfde kozijn, gescheiden door verticale roeden. Zo is in één oogopslag te zien welke twee delen kunnen openen en welk deel in het midden vast blijft.
Hoe werkt een draaikiep-vast-draaikiep raam?
Het middelste, vaste gedeelte van dit kozijn heeft geen bediening en kan niet worden geopend. Dit deel zorgt voor extra lichtinval over de volledige breedte van het kozijn.
De twee buitenste delen werken elk met een eigen kruk waarmee je tussen de draaistand en de kiepstand kunt wisselen.
- Kruk horizontaal: het raam staat in de draaistand en gaat volledig open, zoals een deur.
- Kruk omhoog: het raam staat in de kiepstand en kantelt aan de bovenzijde naar binnen, voor ventilatie.
- Kruk naar beneden: het raam is gesloten en vergrendeld.
Doordat beide buitenste delen apart bediend kunnen worden, is het mogelijk om aan één of beide zijden te ventileren, terwijl het middelste vaste gedeelte zorgt voor een groot, ononderbroken lichtvlak in het midden van het kozijn.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies welke delen van het kozijn kunnen openen, aan welke kant elk raam draait en waar de bediening zich bevindt. Dit is nuttig bij het plannen van meubels, gordijnen of zonwering, en om te controleren of het kozijn aan de gewenste kanten opent.
