Draaikiepraam: uitleg van de tekening en werking
Al onze tekeningen zijn getekend vanuit het buitenaanzicht. Dat betekent dat je het kozijn ziet zoals je dat zou zien wanneer je van buiten naar de gevel kijkt. Dit is de gangbare manier van tekenen in de kozijnbranche, zodat de scharnierzijde en draairichting altijd eenduidig zijn, ongeacht vanuit welke ruimte je het raam bekijkt.
Wat betekenen de lijnen op de tekening?

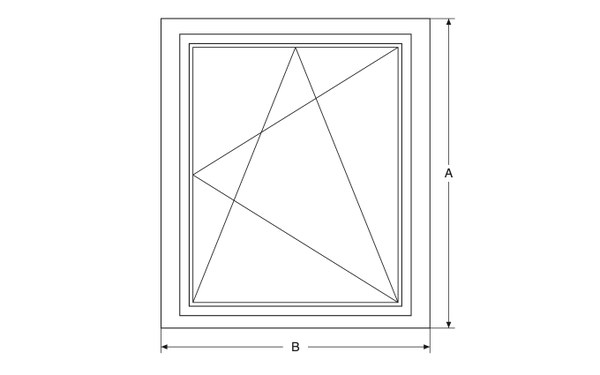

Op een kozijntekening staat elk raamtype weergegeven met symbolen die aangeven hoe het raam opent. Bij een draaikiepraam zie je diagonale lijnen die samen een driehoekvorm vormen, lopend vanuit de brede kant naar een punt. Deze lijnen laten in één oogopslag zien aan welke kant het raam scharniert en aan welke kant het opent.
De brede kant van de lijnen geeft de scharnierzijde aan. Dit is de kant waar het raam vastzit aan het kozijn en om draait. De punt van de lijnen geeft de kant van het slot of de bediening aan. Dit is de kant waar het raam opent en waar de kruk zich bevindt.
Ook het type lijn zegt iets over de opening: een volle, doorgetrokken lijn betekent dat het raam naar buiten opent, terwijl een gestippelde of streepjeslijn betekent dat het raam naar binnen opent. Bij een draaikiepraam gaat het om een naar binnen draaiend en kiepend raam, dus zie je hier meestal gestippelde lijnen.
Bij een draaikiepraam zie je vaak twee lijnen in de tekening staan:
- Een diagonale lijn die de draaifunctie weergeeft. Deze lijn laat zien dat het raam als een deur naar binnen kan draaien, met de scharnieren aan de zijkant (de brede kant van de lijn).
- Een lijn onderin de tekening die de kiepfunctie weergeeft. Deze lijn laat zien dat het raam aan de onderzijde scharniert en aan de bovenzijde naar binnen kantelt (de punt van de lijn zit hier bovenaan).
Beide lijnen samen betekenen dat het raam over twee standen beschikt: draaien en kiepen. Vandaar de naam draaikiepraam.
Hoe werkt een draaikiepraam?
Een draaikiepraam heeft één kruk waarmee je tussen de draaistand en de kiepstand kunt wisselen.
- Kruk horizontaal: het raam staat in de draaistand en gaat volledig open, zoals een deur.
- Kruk omhoog: het raam staat in de kiepstand en kantelt aan de bovenzijde naar binnen, voor ventilatie.
- Kruk naar beneden: het raam is gesloten en vergrendeld.
Deze combinatie van draaien en kiepen maakt een draaikiepraam geschikt voor zowel volledige ventilatie als een veilige, kierstand voor frisse lucht zonder het raam helemaal te openen.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies hoe een raam gaat opendraaien en aan welke kant de bediening zit. Dit is nuttig bij het plannen van meubels, gordijnen of zonwering, en om te controleren of een raam aan de gewenste kant opent.
