Garagekozijn met deur: uitleg van de tekening en werking
Al onze tekeningen zijn getekend vanuit het buitenaanzicht. Dat betekent dat je het kozijn ziet zoals je dat zou zien wanneer je van buiten naar de gevel kijkt. Dit is de gangbare manier van tekenen in de kozijnbranche, zodat de scharnierzijde en draairichting altijd eenduidig zijn, ongeacht vanuit welke ruimte je het raam bekijkt.
Wat betekenen de lijnen op de tekening?

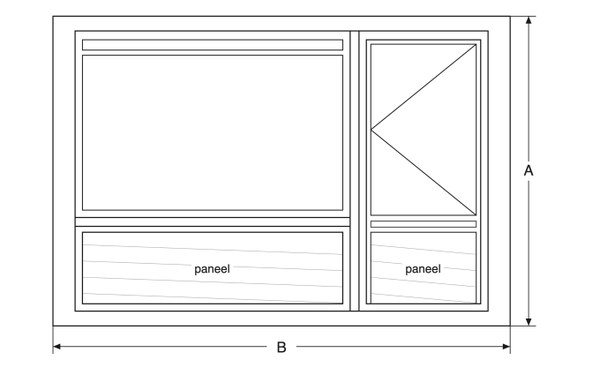

Een garagekozijn met deur is een kozijn dat een toegangsdeur combineert met één of meerdere raamgedeeltes, vaak boven of naast de deur. Op de kozijntekening zijn de deur en het raamgedeelte duidelijk van elkaar te onderscheiden aan de hand van verschillende symbolen.
De deur wordt op de tekening weergegeven met een diagonale lijn die van hoek tot hoek loopt, vergelijkbaar met de weergave van een draairaam, maar dan over de volledige hoogte van het kozijn. De brede kant van de lijn geeft de scharnierzijde aan, dus de kant waar de deur vastzit aan het kozijn en om draait. De punt van de lijn geeft de kant van het slot aan, waar de deur opent en waar de deurkruk of het slot zich bevindt.
Het raamgedeelte kan op verschillende manieren zijn uitgevoerd. Een vast raamgedeelte wordt aangegeven met een simpel kruis van diagonale lijnen, van hoek tot hoek, en betekent dat dit deel vast glas bevat en niet kan worden geopend. Een raamgedeelte met een draai- of kiepfunctie wordt weergegeven met diagonale lijnen die een driehoekvorm vormen, op dezelfde manier als bij een los draairaam of draaikiepraam.
Ook het type lijn is van belang: een volle, doorgetrokken lijn betekent dat de deur of het raam naar buiten opent, terwijl een gestippelde of streepjeslijn betekent dat de deur of het raam naar binnen opent. Bij een garagekozijn opent de deur meestal naar buiten, maar dit kan per situatie verschillen.
Op de tekening staan de deur en het raamgedeelte naast of boven elkaar in hetzelfde kozijn, gescheiden door een horizontale of verticale roede. Zo is in één oogopslag te zien welk deel toegang geeft en welk deel voor lichtinval of ventilatie zorgt.
Hoe werkt een garagekozijn met deur?
De deur van dit kozijn werkt met een deurkruk of -slot, waarmee de deur volledig kan worden geopend voor toegang tot de garage.
Als het raamgedeelte een draai- of kiepfunctie heeft, werkt dit net als bij een los draairaam of draaikiepraam, met een kruk waarmee je tussen de standen kunt wisselen:
- Kruk horizontaal: het raam staat in de draaistand en gaat volledig open.
- Kruk omhoog: het raam staat in de kiepstand en kantelt aan de bovenzijde naar binnen, voor ventilatie.
- Kruk naar beneden: het raam is gesloten en vergrendeld.
Is het raamgedeelte vast, dan dient dit uitsluitend voor lichtinval en kan het niet worden geopend of geventileerd.
Deze combinatie van een deur met een raamgedeelte maakt een garagekozijn geschikt als volwaardige toegang tot de garage, met tegelijk voldoende lichtinval en eventueel de mogelijkheid om te ventileren.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies aan welke kant de deur opent, waar de deurkruk of het slot zich bevindt, en of het raamgedeelte vast is of kan openen. Dit is nuttig bij het plannen van de indeling van de garage, en om te controleren of de deur en het raam aan de gewenste kant openen.
Kruk horizontaal: het raam staat in de draaistand en gaat volledig open, zoals een deur.
- Kruk omhoog: het raam staat in de kiepstand en kantelt aan de bovenzijde naar binnen, voor ventilatie.
- Kruk naar beneden: het raam is gesloten en vergrendeld.
Doordat beide buitenste delen apart bediend kunnen worden, is het mogelijk om aan één of beide zijden te ventileren, terwijl het middelste vaste gedeelte zorgt voor een groot, ononderbroken lichtvlak in het midden van het kozijn.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies welke delen van het kozijn kunnen openen, aan welke kant elk raam draait en waar de bediening zich bevindt. Dit is nuttig bij het plannen van meubels, gordijnen of zonwering, en om te controleren of het kozijn aan de gewenste kanten opent.
