Garagekozijn met draaikiepraam: uitleg van de tekening en werking
Al onze tekeningen zijn getekend vanuit het buitenaanzicht. Dat betekent dat je het kozijn ziet zoals je dat zou zien wanneer je van buiten naar de gevel kijkt. Dit is de gangbare manier van tekenen in de kozijnbranche, zodat de scharnierzijde en draairichting altijd eenduidig zijn, ongeacht vanuit welke ruimte je het raam bekijkt.
Wat betekenen de lijnen op de tekening?

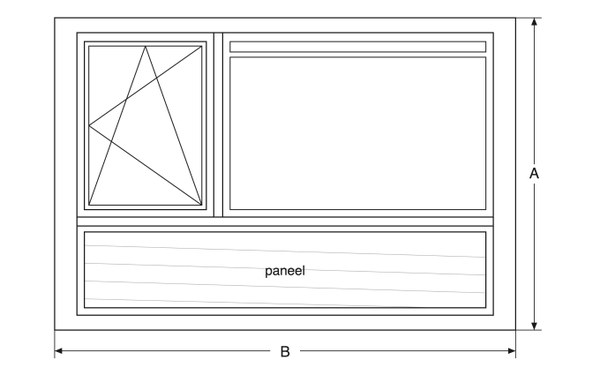

Een garagekozijn met draaikiepraam is een kozijn dat een toegangsdeur combineert met een raamgedeelte dat zowel kan draaien als kiepen. Op de kozijntekening zijn de deur en het draaikiepraam duidelijk van elkaar te onderscheiden aan de hand van verschillende symbolen.
De deur wordt op de tekening weergegeven met een diagonale lijn die van hoek tot hoek loopt, over de volledige hoogte van het kozijn. De brede kant van de lijn geeft de scharnierzijde aan, dus de kant waar de deur vastzit aan het kozijn en om draait. De punt van de lijn geeft de kant van het slot aan, waar de deur opent en waar de deurkruk of het slot zich bevindt.
Het draaikiepraam wordt weergegeven met diagonale lijnen die samen een driehoekvorm vormen. De brede kant van deze lijnen geeft de scharnierzijde van het raam aan. De punt van de lijnen geeft de kant van de bediening aan, waar de kruk zich bevindt en waar het raam opent.
Ook het type lijn is van belang: een volle, doorgetrokken lijn betekent dat de deur of het raam naar buiten opent, terwijl een gestippelde of streepjeslijn betekent dat de deur of het raam naar binnen opent. Bij een garagekozijn opent de deur meestal naar buiten, terwijl het draaikiepraam meestal naar binnen draait en kiept.
Bij het draaikiepgedeelte zie je twee lijnen die samen de werking van het raam laten zien:
- Een diagonale lijn die de draaifunctie weergeeft. Deze lijn laat zien dat het raam als een deur naar binnen kan draaien, met de scharnieren aan de zijkant (de brede kant van de lijn).
- Een lijn onderin de tekening die de kiepfunctie weergeeft. Deze lijn laat zien dat het raam aan de onderzijde scharniert en aan de bovenzijde naar binnen kantelt (de punt van de lijn zit hier bovenaan).
Op de tekening staan de deur en het draaikiepraam naast of boven elkaar in hetzelfde kozijn, gescheiden door een horizontale of verticale roede. Zo is in één oogopslag te zien welk deel toegang geeft en welk deel voor ventilatie en lichtinval zorgt.
Hoe werkt een garagekozijn met draaikiepraam?
De deur van dit kozijn werkt met een deurkruk of -slot, waarmee de deur volledig kan worden geopend voor toegang tot de garage.
Het draaikiepraam werkt met één kruk waarmee je tussen de draaistand en de kiepstand kunt wisselen:
- Kruk horizontaal: het raam staat in de draaistand en gaat volledig open, zoals een deur.
- Kruk omhoog: het raam staat in de kiepstand en kantelt aan de bovenzijde naar binnen, voor ventilatie.
- Kruk naar beneden: het raam is gesloten en vergrendeld.
Deze combinatie van een deur met een draaikiepraam maakt dit kozijn geschikt als volwaardige toegang tot de garage, met daarnaast de mogelijkheid om te ventileren zonder de deur te hoeven openen.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies aan welke kant de deur opent, waar de deurkruk zich bevindt, en hoe het draaikiepraam werkt. Dit is nuttig bij het plannen van de indeling van de garage, en om te controleren of de deur en het raam aan de gewenste kant openen.
