Schuifpui: uitleg van de tekening en werking
Al onze tekeningen zijn getekend vanuit het buitenaanzicht. Dat betekent dat je het kozijn ziet zoals je dat zou zien wanneer je van buiten naar de gevel kijkt. Dit is de gangbare manier van tekenen in de kozijnbranche, zodat de scharnierzijde en draairichting altijd eenduidig zijn, ongeacht vanuit welke ruimte je het raam bekijkt.
Wat betekent de pijl op de tekening?

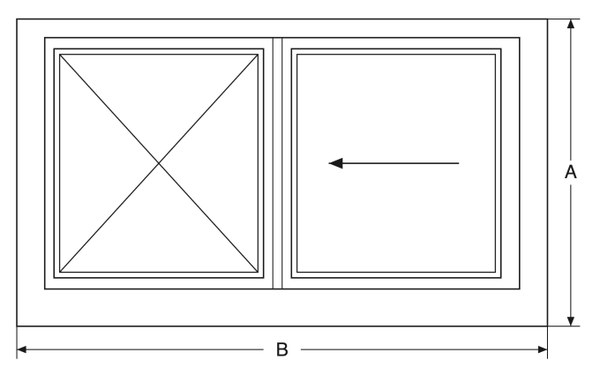

Een schuifpui bestaat uit één of meerdere schuivende delen en meestal een vast gedeelte, die samen een groot glasvlak vormen. Op de kozijntekening wordt een schuifpui daarom anders weergegeven dan een draai- of draaikiepraam: hier wordt namelijk geen diagonale lijn gebruikt, maar een horizontale pijl.
Deze pijl geeft aan welk deel van de pui beweegbaar is. De richting van de pijl laat zien welke kant het schuivende deel opschuift, dus of het naar links of naar rechts langs het vaste gedeelte beweegt.
Het vaste gedeelte van de schuifpui wordt op de tekening aangegeven met een kruis van diagonale lijnen, van hoek tot hoek. Dit kruis betekent dat dit deel vast glas bevat en niet kan bewegen of openen.
Bij een schuifpui met meerdere schuivende delen, bijvoorbeeld bij een hef-schuifpui, kunnen meerdere pijlen naast elkaar op de tekening staan. Elke pijl geeft dan de bewegingsrichting van dat specifieke deel aan. Zo is in één oogopslag te zien welke delen van de pui kunnen schuiven en welk deel vast blijft.
Hoe werkt een schuifpui?
Een schuifpui werkt door het beweegbare deel via een rail langs het vaste gedeelte te schuiven, in plaats van naar buiten of naar binnen te draaien zoals bij een gewone deur.
- Kruk of grendel omhoog: het schuivende deel wordt ontgrendeld en kan langs de rail worden verschoven.
- Deel verschuiven: het schuivende deel glijdt langs het vaste gedeelte, waardoor een brede opening ontstaat.
- Kruk of grendel naar beneden: het schuivende deel wordt vergrendeld in de gesloten stand.
Bij een hef-schuifpui wordt het schuivende deel eerst iets opgetild voordat het kan worden verschoven. Dit zorgt voor een betere afdichting in gesloten stand en een soepelere bediening bij het openen.
Doordat het schuivende deel niet naar binnen of buiten de ruimte in draait, is een schuifpui vooral geschikt voor situaties waar een deur- of raamdeel in draaistand in de weg zou staan, bijvoorbeeld bij een terras of langs een gangpad.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies welk deel van de schuifpui beweegbaar is en in welke richting dit deel opschuift. Dit is nuttig bij het plannen van de inrichting rondom de pui, zoals meubels of gordijnen, en om te controleren of de pui aan de gewenste kant open schuift.
