Openslaande deuren: uitleg van de tekening en werking
Al onze tekeningen zijn getekend vanuit het buitenaanzicht. Dat betekent dat je het kozijn ziet zoals je dat zou zien wanneer je van buiten naar de gevel kijkt. Dit is de gangbare manier van tekenen in de kozijnbranche, zodat de scharnierzijde en draairichting altijd eenduidig zijn, ongeacht vanuit welke ruimte je het raam bekijkt.
Wat betekenen de lijnen op de tekening?

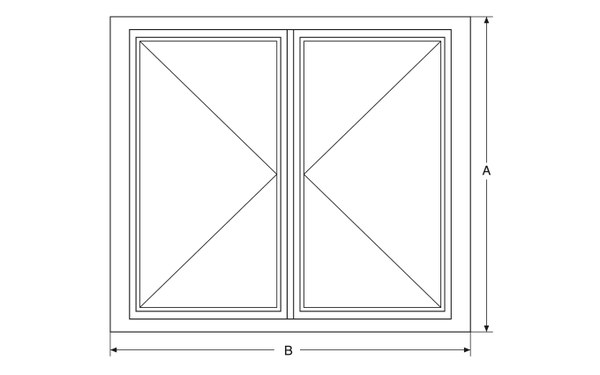

Openslaande deuren bestaan uit twee deurdelen naast elkaar, die vanuit het midden van het kozijn naar buiten of naar binnen opendraaien. Op de kozijntekening worden beide deurdelen apart weergegeven, elk met een eigen diagonale lijn die van hoek tot hoek loopt.
De brede kant van elke lijn geeft de scharnierzijde aan. Dit is de kant waar het betreffende deurdeel vastzit aan het kozijn en om draait. De punt van de lijn geeft de kant aan waar het deurdeel opent, meestal in het midden van het kozijn waar beide delen elkaar ontmoeten.
Ook het type lijn is van belang: een volle, doorgetrokken lijn betekent dat de deur naar buiten opent, terwijl een gestippelde of streepjeslijn betekent dat de deur naar binnen opent. Openslaande deuren kunnen zowel naar binnen als naar buiten worden uitgevoerd, dit hangt af van de specifieke situatie.
Bij openslaande deuren is vaak sprake van een gangdeur en een standdeur:
- De gangdeur, ook wel loopdeur genoemd, is het deurdeel dat dagelijks wordt gebruikt. Deze heeft een deurklink en een slot, en de bediening zit aan de punt van de diagonale lijn.
- De standdeur is het deurdeel dat normaal gesproken dicht blijft en alleen bij grotere doorgangen wordt geopend, bijvoorbeeld bij het verplaatsen van grote meubels. Deze wordt vergrendeld met schuifgrendels aan de boven- en onderzijde, en heeft meestal geen klink aan de buitenzijde.
Op de tekening is vaak te zien welk deurdeel de gangdeur is, doordat hier een deurkruk of cilinderslot bij is getekend of vermeld, terwijl de standdeur dit niet heeft.
Hoe werken openslaande deuren?
De gangdeur werkt met een deurklink en een cilinderslot, vergelijkbaar met een gewone buitendeur.
- Deurklink naar beneden: de gangdeur kan worden geopend en dichtgetrokken.
- Sleutel omdraaien: de gangdeur wordt vergrendeld met het cilinderslot.
De standdeur wordt apart bediend, meestal met schuifgrendels aan de boven- en onderzijde van de deur:
- Grendels open: de standdeur kan samen met de gangdeur worden geopend, voor een volledige, brede opening.
- Grendels dicht: de standdeur blijft vergrendeld en alleen de gangdeur wordt dagelijks gebruikt.
Deze combinatie van een gangdeur en een standdeur maakt openslaande deuren geschikt als representatieve toegang tot bijvoorbeeld een tuin of terras, met de mogelijkheid om bij gelegenheid de volledige breedte van het kozijn te openen.
Waarom is het handig om de tekening te kunnen lezen?
Door de symbolen op de kozijntekening te begrijpen, weet je vooraf precies welk deurdeel de gangdeur is, aan welke kant deze opent en waar de bediening zich bevindt. Dit is nuttig bij het plannen van de inrichting rondom de deuren, en om te controleren of de deuren aan de gewenste kant openen.
